NuMaker-HMI-MA35D1-S1 是 Nuvoton NuMicro MA35D1 系列微处理器的评估板,由三部分组成:NuMaker-SOM-MA35D16A81 核心板、NuMaker-BASE-MA35D1B1 底板和一块 7 英寸 TFT-LCD 子板。核心板集成了核心组件以简化系统设计,基于 MA35D16A887C(BGA312 封装,堆叠 256 MB DDR)、PMIC 电源方案、16 GB eMMC 闪存和两个千兆以太网 PHY。NuMaker-HMI-MA35D1-S1 拥有丰富的外设,包括 2 组千兆以太网、USB2.0 高速主机和设备接口、2 组 CAN FD,以及 SPI、I2C、UART、RS-485 串行通信接口,方便用户在 HMI 和工业控制、家用电器、两轮仪表盘、医疗设备、新能源应用、机器学习或创意应用中进行评估。

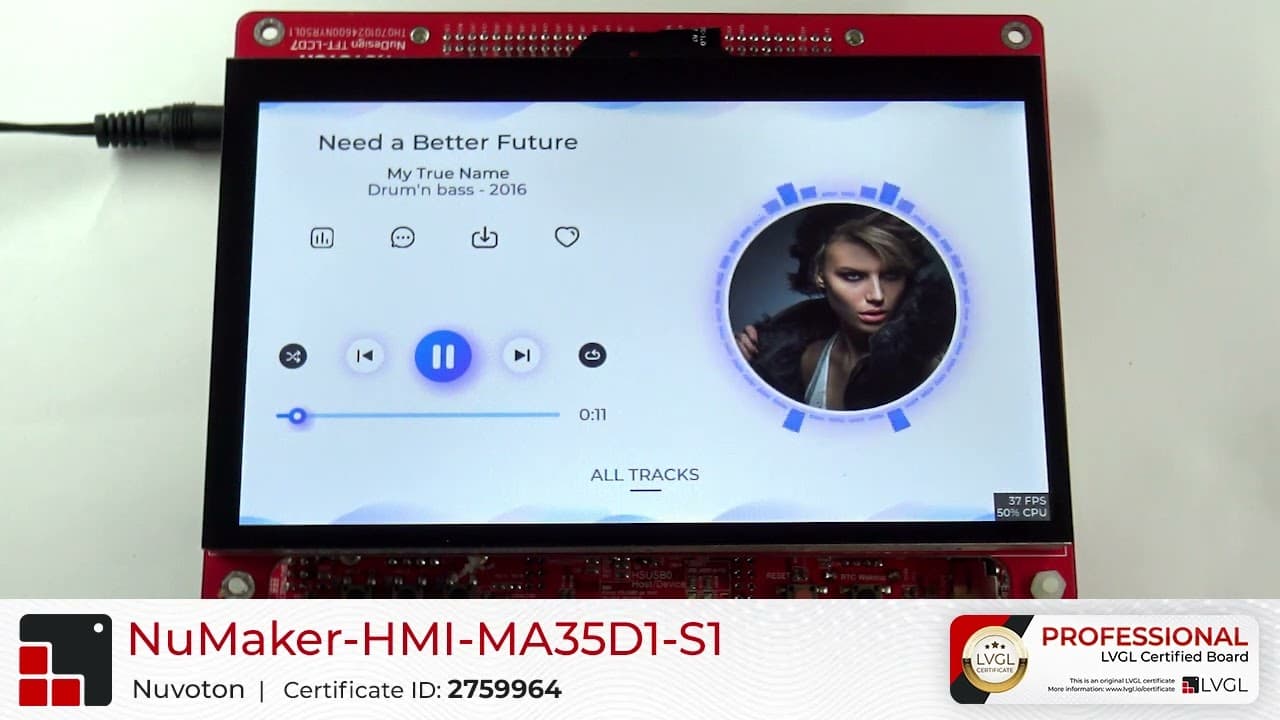

NuMaker-HMI-MA35D1-S1 上的 LVGL 大资源演示

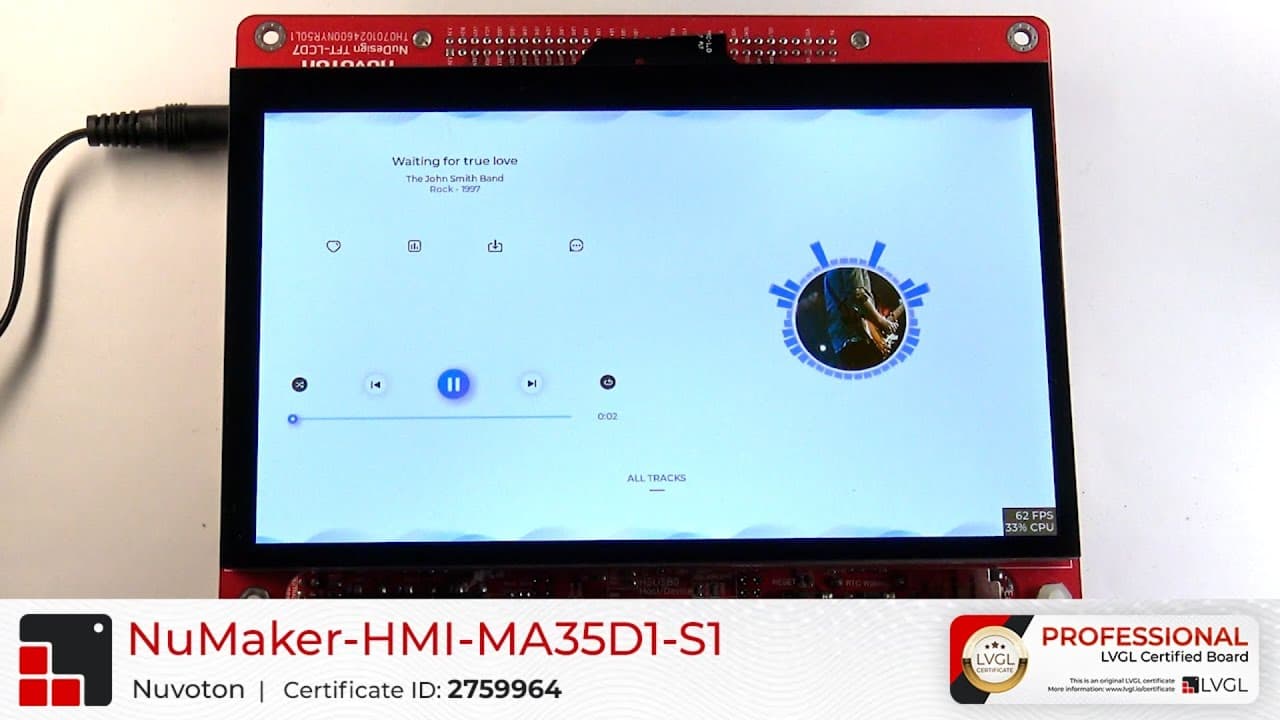

NuMaker-HMI-MA35D1-S1 上的 LVGL 小资源演示
NuMaker-HMI-MA35D1-S1 获得了专业级 LVGL 开发板认证,这意味着用户可以创建令人惊叹的用户界面,而无需担心性能和质量问题。
立即购买#
NuMaker-HMI-MA35D1-S1 开发板可从 Nuvoton Direct 购买。
规格参数#
显示屏#
- 型号:TRICOMTEK CO., LTD ST70IPS1024600-C-M051
- 分辨率:1024x600
- 显示尺寸:7 英寸
- 色深:24 位,RGB888
- 技术:IPS
- DPI:170 像素/英寸
- 接口:RGB
- 触摸屏:5 点电容式,或 4/5 线电阻式
性能#
NuMaker-HMI-MA35D1-S1 为您提供了 MPU 的强大功能和 MCU 的简便性。
帧率 (FPS)#
尽管该开发板配备了高分辨率显示屏 (1024x600),但 800 MHz Cortex-A35 CPU 能够以出色的性能处理图形。使用较小版本的音乐播放器演示,我们获得了平均 60 FPS,而较大版本为 47 FPS。帧率在较大演示中下降并不奇怪,因为所有图像和其他控件都更大,因此渲染它们需要更多时间。
内存#
凭借 256MB DDR 内存和大容量闪存 (512MB 外部 SPI NAND 闪存、1GB 外部原始 NAND 闪存),您不会很快遇到内存不足的问题。256MB DDR 对于帧缓冲区 (2.3MB/帧) 来说绝对足够,而且还会为应用程序的其余部分留下大量内存。闪存足以轻松存储大量图像、字体甚至视频。
质量#
显示屏#
该显示屏采用 IPS 技术构建,具有出色的可视角度和亮度。
触摸屏#
NuMaker-HMI-MA35D1-S1 可支持电容式和 4 或 5 线电阻式触摸屏。电容式版本提供类似智能手机的体验,但不能感应笔或戴手套的手指。
稳定性#
NuMaker-HMI-MA35D1-S1 是一款非常稳定的开发板。显示屏以非常稳定的方式安装在板上,没有悬挂的电缆或松动的部件。该板还提供了大量外设,因此即使对于小批量生产的产品也可以使用。
开发体验#
我们使用 RT-Thread(无需类 Linux 操作系统)测试了该开发板,开发体验非常好。RT-Thread 和 Nuvoton 提供了在 Windows 和 Linux 上构建和烧录项目的工具。
我们使用了该开发板的 GitHub 仓库,并在 README 中找到了开发所需的所有信息。
SquareLine Studio 还支持直接为该开发板导出项目。
除了 RT-Thread,MA35D1 还支持使用 Yocto、Buildroot 和 OpenWRT 进行 Linux 开发。详细信息请访问 Nuvoton MA35D1 系列页面。
总结#
NuMaker-HMI-MA35D1-S1 是一款出色的开发板,拥有强大的 CPU、高质量的大尺寸显示屏以及出色的开发体验。如果您想创建真正出色的产品,这是一个很好的选择!
